最平易近人的机架式 PCI-E 音频接口——ESP 1010e 评测
ESI在去年一共推出了三款ESI PCI Express接口的声卡：MAYA44e、Maxio 032e和Esp1010e，其中MAYA44e、Maxio 032e这两款声卡本站都已经发布了相关评测（点击阅读MAYA44e评测，点击阅读ESI MaXiO 032评测）这次我们又收到了这款机架式的专业声卡Esp1010e。其实可能很多朋友知道，它的前身是ESP1010， PCI版本的，现在PCI口声卡已经基本淘汰，所以它也升级到了PCI-E版本。在大家印象中，但凡是机架式的多通道专业声卡，都是专业人士的专利，价格也往往十分昂贵，而Esp1010e的价格很平易近人，功能和性能上却毫不含糊，ASIO性能强大而稳定，接口全面，提供了8进8出的模拟音频端口和一对数字口，足够应付多通道的分轨录音或音乐工作室里的多个音源设备同时录入，双耳机输出，双MIDI接口，提供24bit/96kHz的精度，是性价比很高的产品。下面我们来介绍一下这款Esp1010e机架式PCI Express声卡。
产品外观

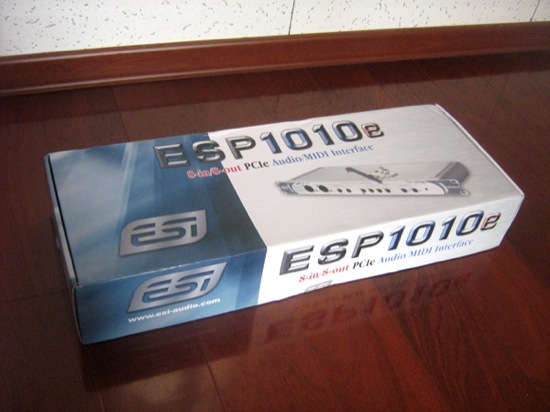

先看一下Esp1010e的包装盒，如图1、2所示，盒子背面印刷着Cubase软件的介绍。看来它和其他两款PCI-E接口的声卡一样都是附赠正版Cubase LE4软件光盘的。
图1：ESP1010e硕大的包装盒
图2：ESP1010e包装背面印有Cubase软件介绍
ESP1010e包装中的物品如图3所示，它由主卡和外置盒两部分组成。主卡插在电脑里的PCI Express插槽上，通过一根电缆和外置盒连接，所有的音频端口都设置在外置盒上。我们知道，一般的声卡，接口直接设在卡上就可以了。而进出口稍微多一些的，卡上就不可能容纳得下了，于是就要靠“辫子”的形式来提供接口。而如果接口再多的话，“辫子”也无法承担了，所以就有了外置盒的形式。而外置盒一般也分为两种形式，一种是小型化的，便于放置在桌子上或者电脑机箱上边，如我们之前评测过的Maxio 032e便是如此。而另一种则是标准的专业机架式设备，可以直接装上机架使用。这也是声卡中最为专业的一种形式。
图3：包装里的主卡、外置盒和连接线
ESI的三款PCI-E音频接口都附赠正版Cubase LE4软件，如图4所示。这是Cubase的简化版，支持的音轨数比完整版要少一些，但其他常用功能基本都是一样的，足够个人音乐工作室使用。软件安装后会附带有一个License Control center程序，运行可以得到所用电脑的机器码，上网注册，填写邮箱和机器码，就可以在邮箱里收到激活码，这样正版软件就注册完毕可以使用了。
图4：包装中附赠的正版Cubase LE4软件

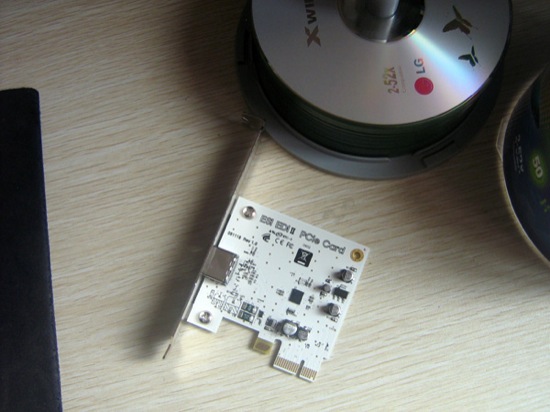

ESP1010e的主卡很小巧，如图5所示，上面只有一个用于连接外置盒的插孔。这和以前的老1010卡是不一样的。以前的老1010主卡上带有光纤口，主卡上还可以插MIDI端口辫子。连接外置盒的插座也是很宽的扁口。这些都是和ESP1010e不同的。看来ESP1010e不仅仅是升级了接口形式，很多方面也都改进了，比如取消了辫子式的MIDI口，但光纤口也被取消了，这多少让人觉得有点遗憾。
图5：ESP1010e的主卡非常简单，和老的1010卡完全不同
ESP1010e的外置盒外观基本和以前的老1010风格一致，是一台标准的1U机架式设备。其正面、反面的照片如图6、图7 所示。
图6：ESP1010e外置盒正面（点击看大图）

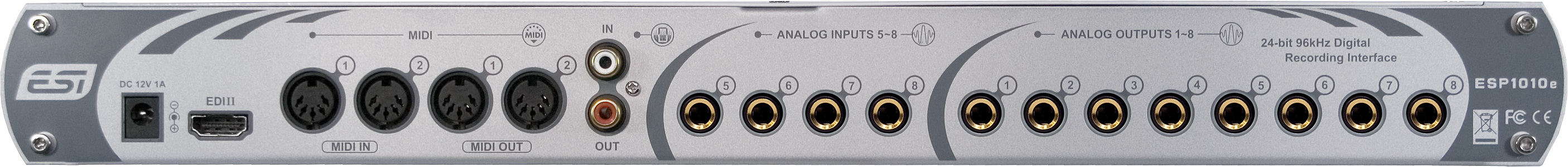

图7：ESP1010e外置盒反面（点击看大图）

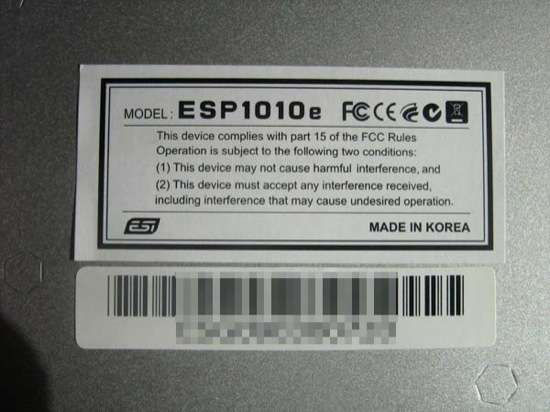

ESP1010e的产地为韩国制造，如图8所示。
图8：机器背面的贴纸标签上写着韩国制造
连接安装时，我发现ESP1010e和之前评测过的Maxio 032e一样，主卡和外置盒之间的连接线有点太短了。如果说Maxio 032e是放在电脑机箱顶部或是桌子上的那还说得过去，但像ESP1010e这样的专业机架式声卡是需要上机架的，而机架往往和电脑机箱的距离比较远，这时这条连接线的长度就大大制约了设备摆放的自由程度，这一点确实是个问题，如果厂商能够改进或者提供更长的连接线选购件就好了。
接口情况：

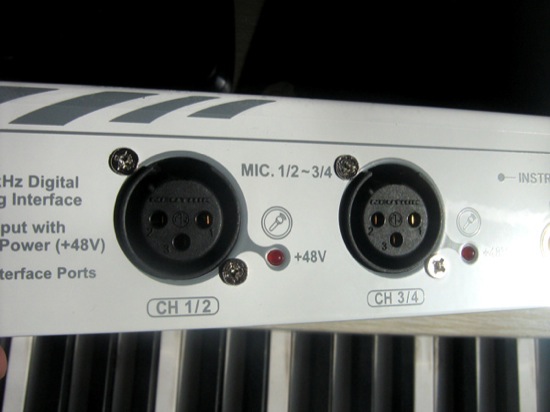

下面我们来看一下ESP1010e的接口。ESP1010e的所有接口都在外置盒上，如图9所示，ESP1010e自带两个话放，提供48V幻相供电，ESP1010e的面板设计很简洁，没有任何的控制旋钮如话放增益等等，一切都要在声卡的驱动控制界面里来操作。其实我认为话放上还是应该有物理旋钮来调节增益比较方便直观一些。但ESP1010e的设计理念应该就是简约实用，所以面板上既没有旋钮，也没有电平显示，但还是提供了幻相供电的指示灯和电源灯。
图9：自带两个话放，面板上的四个螺丝钉略显粗糙

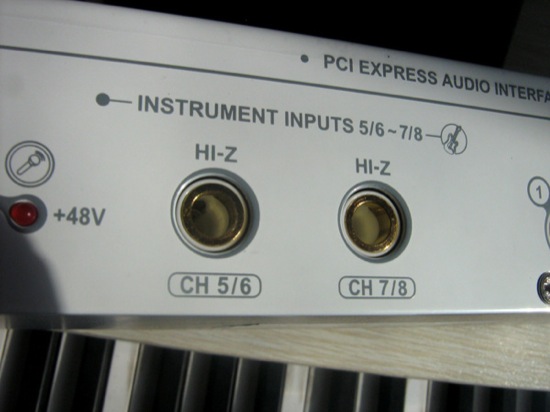

有不少声卡都是采用多用XLR插口的形式把高阻乐器插口和话放接口做在一起，而ESP1010e则是将高阻乐器插口独立出来坐在了前面板上，并和5/6、7/8路共用音频通道。这无疑是很方便的。你可以直接将吉他、贝司插在这里进行录音。如图10所示。
图10：高阻乐器插口可以直接插吉他贝司录音

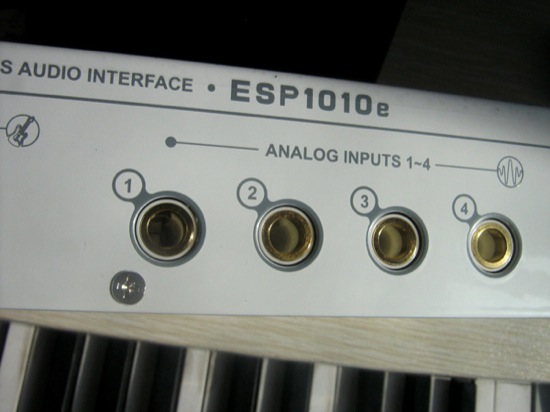

作为一台机架式设备来说，如果已经上了机架，那么经常去它的屁股后面插拔线可不是一件轻松事，像我们棚里那样的机柜往往得拿着手电钻到桌子下面去接线，很是麻烦。而ESP1010e这一点上设计得非常人性化，它的前4路模拟输入端口都设计在前面板上了。这真是很方便的设计，比如像音源、调音台等等接上之后一般固定不动的设备，可以插在ESP1010e的背面，而平时有些设备需要随时插上录音，录完就拿走的，就可以直接插在前面板上来录，非常方便。如图11所示。另外我们从图中也可以看到，ESP1010e的接口都是镀金的，做得还是比较精致的。
图11：前4路模拟输入端口都做在了前面板上，非常人性化
ESP1010e配备的双耳机输出是非常值得称赞的一个功能。之前我们在很多声卡评测中总是在说，“如果有两个耳机输出就好了”。因为往往作为个人家庭音乐工作室来说，最多的录音情况是录独唱，此时，只需要录音师和歌手各戴一个耳机就可以了。然而很多声卡都只有一个耳机输出，这就意味着即使用户必须要买一个耳机分配器。而ESP1010e带有两个耳机输出，直接就可以同时插两个耳机。虽然这两个耳机输出并不是独立的音频通道，但可以在驱动控制界面中选择输出哪对通道的声音。我用240DF耳机来试验，声音还算可以，但动态表现一般，只能说是能推得动而已。
图12：双耳放在这个价位的专业声卡中是很难得的，绝对值得称赞！
接下来看背面的接口，如图13所示，8个镀金的模拟平衡输出口并排在声卡的背面。8对输出意味着你可以随意将声音通过不同的接口传输出去给不同的设备，比如1/2给主监听，3/4给耳机分配器，5/6路给DAT录音机等等……或者也可以同时接4对音箱，比如远场、中场、近场和参考箱……再就是可以通过软件本身的监听功能构建各种功能比如对讲、硬件效果返送等等之类，总之，拥有多进多出的声卡，优点是不言而喻的。有人可能会说“我根本用不到那么多的输出端口啊”，当然，对于初学者或是家庭工作室来说可能一般不会用到那么多端口，但你一旦拥有了这些端口，你会发现你的音频系统是那么的灵活，信号路由是那么的方便，你可以随意让声音从哪里出，从哪里进。当然如果是对于有多件硬件设备如多个音源、合成器以及和调音台搭配使用的用户来说，多进多出的声卡更是必需的。
图13：八个模拟输出口

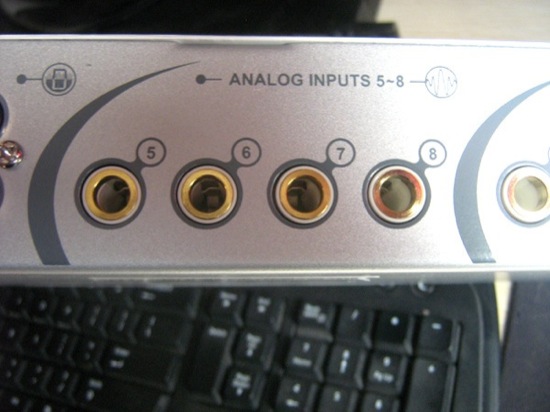

ESP1010e的前四路模拟输入设置在了前面板上，其余的四路则在背面，如图14所示。其实这四个端口和前面板上的吉他贝司插口是一样的音频通道，只不过前面的可以支持高阻输入，背面的则是普通的Line in输入而已。
图14：5/6、7/8路模拟输入通道

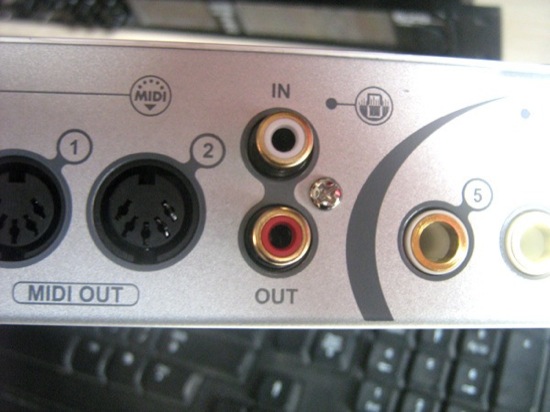

除了8进8出模拟端口之外，ESP1010e还提供了一对数字输入输出口，不过不是光纤，而是同轴的。这样加起来就是10进10出的音频通道，所以叫做1010E。如图15所示。如果你有支持数字同轴输入输出的设备，就可以用数字同轴线来连接到这个接口。比如我用数字线将ESP1010e的数字输出直接连接到我的数字调音台，得到的声音比它模拟口的声音要明显纯净得多，音质非常好。
图15：数字同轴接口

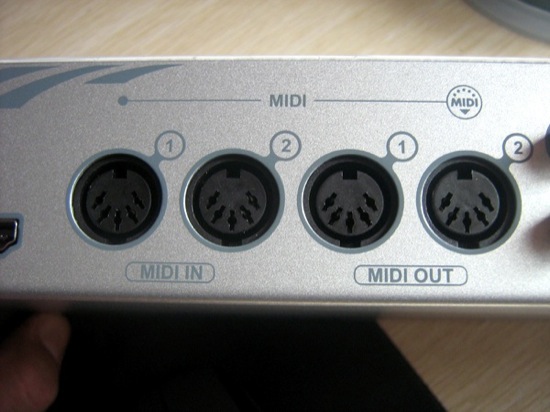

除了双耳放之外，ESP1010e还有一个非常值得赞一下的地方，那就是双MIDI口。一般的声卡都只有一对MIDI输入输出口，而ESP1010e是两对！如图16所示，这又是很让人欣喜的一点。如果你有两台音源，比如我有一台KORG合成器、一台Roland音源，如果是普通的声卡，必须要借助另外的MIDI端口设备才可以同时用。而如果是用 ESP1010e，就根本不需要了，声卡直接就可以拖两个音源了！当然输入也是一样，你可以同时接两台MIDI键盘或是接MIDI控台等都可以。总之，自带双MIDI口的声卡的确是比较少见的，这一点的确是一大优点。对于一般的家庭用户来说，有这两对MIDI口就基本不用再买额外的MIDI接口了。
图16：ESP1010e自带双MIDI口，再次赞一下！
如图17所示，ESP1010e的外置盒上还带有一个电源输入插口。也就是说可以接一个电源来给这个外置盒供电，但是，包装中并没有附带这个电源，应该是需要自己另购的。不过，实际上ESP1010e根本不需要用电源供电，直接就可以通过电脑上的主卡来供电工作，而且非常稳定，没有任何问题，当然因为我刚装的新电脑，电源是额定500W功率的，所以供电很正常。但不知道对于小功率电源的电脑来说如何。不过买个12V的变压器也很便宜，为了设备更加稳定，建议还是可以买个专门的电源来给它供电。
图17：外置盒可以通过主卡直接取电工作，也可以通过外置12V电源来供电，会更加稳定
使用和性能

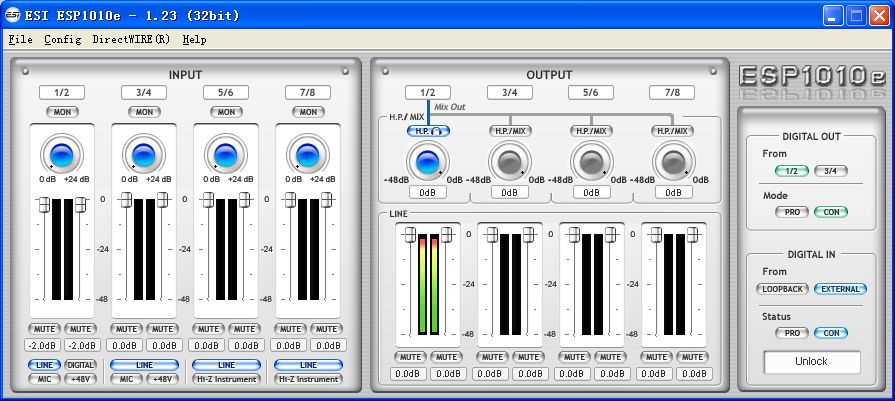

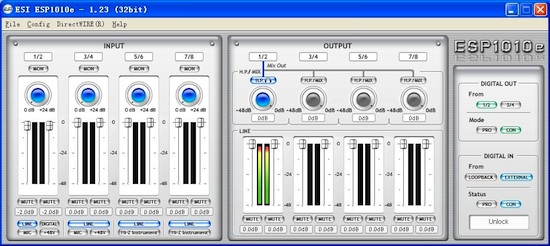

ESI官网上的最新驱动版本为1.23版，包装中所带的光盘中也是这个版本。和其他两款PCI-E声卡一样，是没有安装程序执行文件的。将主卡插在电脑的PCI-E口之后，开机就会发现新硬件，然后把驱动盘放进光驱让它自动搜驱动就可以了。如果是下载的驱动，则可以手工选择所下载的驱动文件夹作为驱动搜索路径。装好驱动之后最好重启一下电脑，屏幕右下角就可以看到ESI声卡图标了。双击图标即可打开控制界面。如图18所示，ESP1010e的驱动界面和其他ESI声卡的风格都是非常类似的，左边是输入，右边是输出，最右边是数字口，非常简单，各种功能一目了然。输入部分的四对立体声通道下面都可以选择输入的类型。比如1/2路的信号，下面就有4项选择，比如选择声音是来自Line in还是话放，或是数字输入口，幻相供电是否打开。而5/6路上则可以选择是普通的Line in还是高阻乐器输入。输入推子上方的圆形旋钮可以调节输入的增益，输出部分也是同样的，圆形旋钮点亮变蓝是打开耳机输出。总之，这一切操作起来都非常的方便简单，很容易上手。
图18：ESP1010e驱动控制界面1.23版（点击看大图）

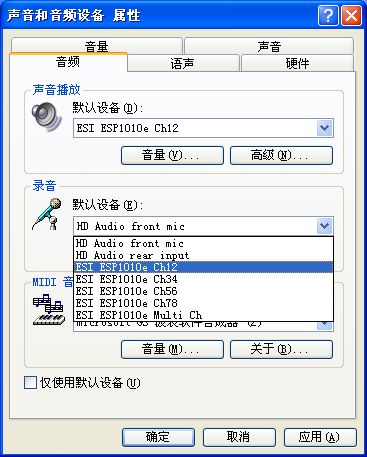

声卡驱动装好之后，我们可以在控制面板-声音和音频设备窗口中看到，ESP1010e的每一对输入输出都是完全独立的音频通道。如图19、20所示，这一点也是非常方便的。比如我可以把默认的声音输出设置为3/4，使用我的漫步者小音箱来看电影玩游戏，省电又方便。而干活的时候可以把Cubase的主输出设置在1/2上，输出到调音台、功放和监听音箱。它们就可以完全互不干扰地工作。 这样平时不干活的时候想看个电影或者玩游戏就没必要去开调音台、功放等一大堆耗电的设备了。不过，ESP1010e的数字口并没有做成独立的驱动，只能通过驱动控制台来选择哪一路声音去从数字口出来。

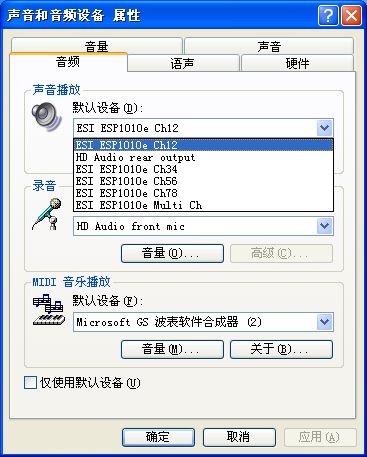

图19：ESP1010e的每一对输出都是独立音频驱动
图20：ESP1010e的输入也都是独立音频驱动

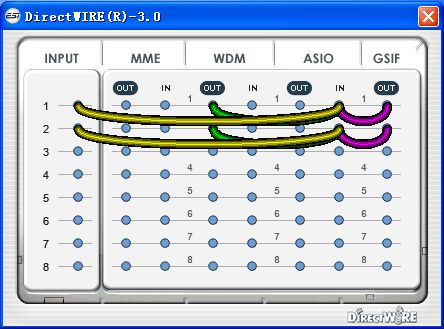

EWDM驱动和DirectWIRE无损内录技术是ESI的独门绝技。ESP1010e也同样具备强大的DirectWIRE无损内录功能，如图21所示，它可以通过虚拟跳线的直观方式自由地将来自声卡外的输入信号以及电脑中使用不同驱动的软件所发出的声音连接起来进行100无损的内录。关于DirectWIRE，我们在之前的几篇ESI声卡评测中已经多次提到过，这里就不再详细介绍了，不了解的朋友可以参考一下之前我们发布的MAYA44e、Maxio 032e评测中相关内容。目前有不少专业声卡都不支持内录，而ESI的系列声卡在这方面无疑又是一大优势。
图21：DirectWIRE跳线
ESP1010e的采样精度支持到24bit/96kHz，在驱动控制界面中可以随时调整。如图22所示，最高可以设置为96 kHz。声卡的ASIO延迟也可以在这里设置，如图23所示，最低设置到48。
图22：采样精度设置
图23：调节延迟时间

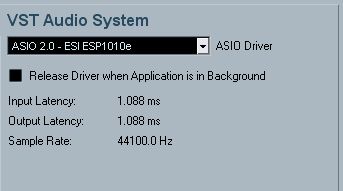

Latency调节到最小的48之后，在Nuendo4中所显示的ASIO延迟时间仅为1.088毫秒，这个数值和我们以前评测的MAYA44e一模一样。如图24所示。
图24：最低ASIO延迟为1.088毫秒，性能相当不错
当然在实际应用中，如果把缓冲设置为256，得到的ASIO延迟为5毫秒左右，此时运行40多轨的混音工程文件也非常稳定，没有任何爆音。在ASIO性能上，ESI一直是强项。而且，PCI-E声卡的传输速度是普通PCI接口声卡的16倍，这也是ESI 系列PCI Express声卡ASIO性能强劲的主要原因。在Nuendo中我们还可以看到ESP1010e的两个MIDI端口，如图25所示，这也是非常实用的。另外，在拿到ESP1010e之后我一直在使用，因为年底正好活比较多，几天来从来没有遇到过不稳定的现象。这也是理所应当的，使用PCI-E的声卡，最大的好处应该还是稳定性高，“掉线”两字和PCI-E内置卡可以说是没有任何关系的。
图25：双MIDI端口
音质听感
这个声卡听感上来说声音很干净透彻，不拖泥带水，中频上也不浑浊，是非常干净的那种声音，总体感觉是比较符合监听风格的，但整体感觉比较平淡，动态一般，高频不亮，感觉和MAYA44e的听感很是类似，而且在ASIO的表现数值完全相同来看，至少它和MAYA44e应该有一定相同之处，但究竟它的原件用料上是怎样的，因为我没有拆解声卡，主观上很难讲。音质这东西语言文字其实都没法说，虽然RMAA这东西也不准，仅仅是能当一个参考来用，但毕竟让数据说话还是直观一些的。总之，因为作为一块两千多元价位而功能又是如此之多之强大的机架式声卡，我们也不可能再去苛求它的音质也要有多么好，但在这个价位来说，我认为ESP1010e的声音还是对得住如此平易近人的价格的。

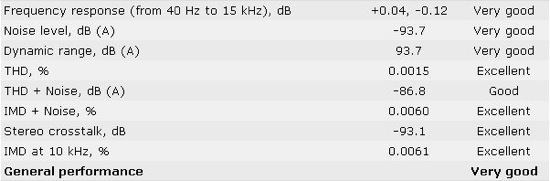

图26：16bit/44.1kHz总评

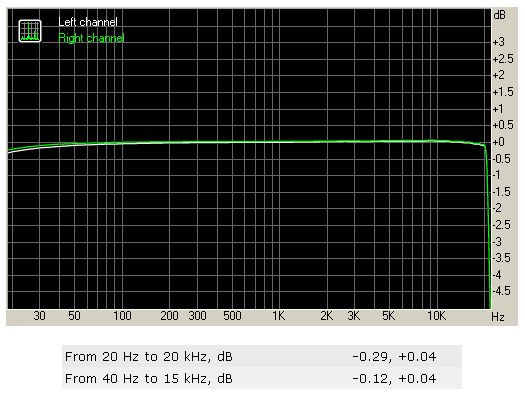

图27：16bit/44.1kHz频响
总结：
ESP1010e或许是机架式多进多出专业声卡中价格最便宜的产品了，但它的性能却非常强大，接口也比较全面，是一款标准的8进8出模拟音频接口，而且还带有双耳放、双MIDI口，由于使用了PCI Express接口，使其具备非常强劲和稳定的ASIO性能，在稳定性上有着得天独厚的优势，无论是编曲还是混音，它都可以胜任。虽然它的音质不能和那些更昂贵的声卡相比，但就其综合素质来看，的确算是一款非常超值的产品，非常适合个人家庭音乐工作室使用，尤其是对于需要多进多出音频通道的机架式声卡而手中银子又不很充裕的用户，ESP1010e无疑是一个高性价比之选，同时对于家庭影视欣赏娱乐等，ESP1010e也是个不错的选择。
优点：
- 标准机架式设计，外观大气专业，价格便宜，性价比高
- 8进8出的镀金平衡模拟口，采样率支持到24-bit / 96 kHz
- ASIO性能非常强劲，稳定性让人放心
- 带Hi-Z输入口可以直接录吉他或贝司
- 带两个耳机输出和两对MIDI口，相当值得称赞！
- 四路输入插口做在了前面板上，很人性化
- 支持DirectWIRE 3.0跳线无损内录
- 可以直接由主卡供电，无需外接电源
- 捆绑赠送正版Steinberg Cubase LE
缺点：
- 外置盒面板上没有任何旋钮以及电平显示
- 主卡和外置盒之间的连接线太短了
- 没有光纤接口
- 模拟口音质表现一般
- 两个耳机输出以及数字输出不是独立的音频通道驱动
