前言：X-Rack系统让SSL的大型控制台技术变得更让人容易接受??这使我们评测之后简直不愿将它送回去了！

虽然世界上仍然存在相当多的大型录音棚，但对大型调音台的需求却已远远不如从前。当然大型调音台仍然会有生产，Solid State Logic仍然是这市场中为数不多的佼佼者之一。在Duality和AWS900+模拟调音台和C系列数字调音台的基础上，这家公司还投资于另一项成功的项目上，那就是X-Logic独立机架设备??SSL的名字和卓越技术从此进入高端音乐工作室。

*XLogic和X-Rack*

XLogic产品大量使用了来自之前的XL9000J和K系列大型模拟控制台的SuperAnalogue设计。陆续推出了若干放大器，包括XLogicChannel，E Signature Channel， SuperAnalogue Mic Amp放大器，以及G系列压缩器和一个多通道压缩器。同样还有XLogic Alpha Channel，VHD前级放大器，和一套"I/O解决方案"，包括各种转换器和数字接口。

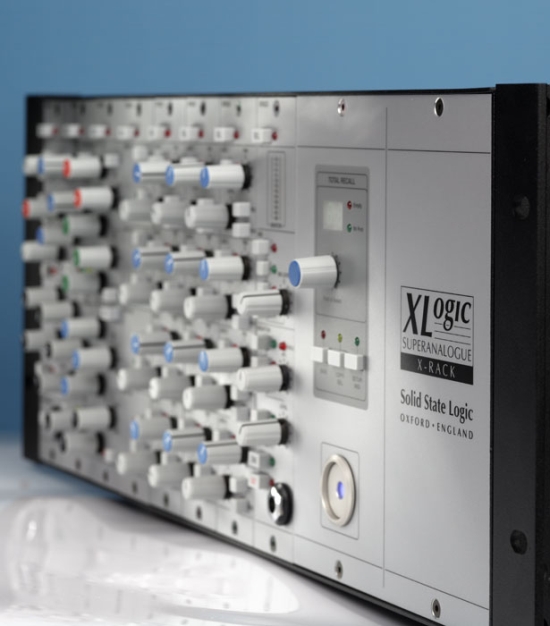

 SSL XLogic X-Rack

然而XLogic系列的旗舰产品毫无疑问的非X-Rack莫属：一个4U大小的模块式机架设备，带一个供电电源部分，最多可以插入八个模块。使得X-Rack脱颖而出的功能是SSL著名的Total Recall功能??能够记住控制参数设置，并让用户能够将设备设定到之前的状态。

在X-Rack黑色喷漆钢的机箱里，右手边装有一个固定的模块，即供电电源和Total Recall系统。背面板装有一个IEC标准的电源插口，外壳接地位，MIDI输入和输出接口，一个九针D-sub标准接口（用于在多个X-Rack和AWS900控制台之间连接传输Total Recall数据）和一个25针D-sub接口可用于连接内部混音总线。背板上空出的位置为每个模块的接口提供了空间，这些接口可能是XLR卡农接口或D-sub接口，取决于安装的接口卡。

目前为止X-Rack系列有八个可选择模块：XR621 Mic Amp话筒放大器，XR625 Channel EQ均衡器，XR618 Channel
Dynamics动态处理器，XR623四通道线路输入模块，XR624八通道线路输入模块，XR622混音总线模块，和最新推出的XR627 VHD话筒放大器和XR626 G系列立体声总线压缩器模块。本质上说，这些足够用来建立一套完整的SSL通道处理器，或高质量的混音系统，??或以上所有的集合。

*X-Rack 机箱*

要了解X-Rack，可能由机箱开始是最合适的，因为它是承载其它功能的基础。开关式的供电电源可适应多种交流电源。Total Recall内置有独立的处理芯片和内存用于将所安装模块的"TR"设置保存在32个内部存储位中。如果需要，这些用户存储位可以设定为写保护状态，可以将所存储的设定用LED灯的方式显示在每个模块的前面板上，与当前设定做比较。系统存储的开关和控制器信息与模块插口位置相关，因此如果一个模块被移出，那么前一次系统存储的TR
设置只有在同一种模块再插入同一个插槽位时才能再次召回。

除了32个内置存储位之外，，Total Recall设置还可以通过MIDI接口以系统专有数据（System Exclusive Data
）的形式导入和导出，并且可以将最多三台X-Rack与AWS900系列控制台的Total Recall系统绑定，通过背面的九针D-sub接口连接。

如果独立使用，X-Rack的Total Recall系统完全能够满足操作需要。前面板的旋钮可用于在32个存储位之间选择，而LED指示灯则会显示当前存储位是否为空白或写保护状态。当前控制设置可以按下保存（Save）按钮存储（按两次可以覆盖已有的存储位）。要找回一个TR设置，可旋动旋钮编码器至目标存储位，然后按下旋钮，各模块会有LED指示灯对需要改动的设置给出相应的指示。

任何设置与所存储的设置项不同的模块会在该模块的顶部有一个闪烁的红色大LED指示灯指示。每个旋钮控制器都连着一个红/绿双色LED指示灯。如果灯显示为绿色，则控制器需要顺时针旋转，如果是红色，则需要向逆时针方向旋转。当位置完全符合时LED指示灯会熄灭。处于错误位置的按钮会有相应的LED灯指示。当所有控制器设置都与所存储的位置相符合时，该模块顶部的红色LED指示灯会停止闪烁，进入常亮的状态。再次按下Total Recall编码器旋钮使设备离开召回模式，所有模块的LDE指示灯会回到正常操作的状态。

Total Recall模块另外还有两个有用的按钮。一个允许TR设置从一个模块拷贝到同类型的另一个模块，这对诸如建立立体声对之类的操作非常有用，并且也担负着删除不需要的Total Recall存储器信息的功能。另一个按钮用于设定MIDI设置，打开写保护，升级操作软件以及其它一些管理功能。

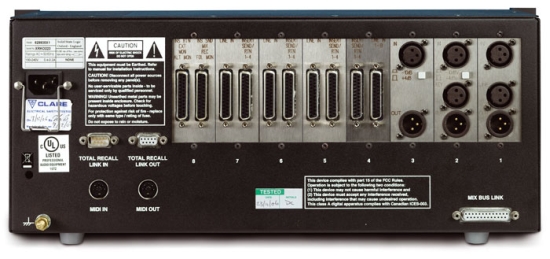

*X-Rack**的背面板。除了不同模块的输入和输出之外，还有MIDI输入和输出，一对用于在多个X-Rack设备和AES900控制台之间连接传输TotalRecall数据的9针D-sub接口，和一个用于内部混音总线的25针D-sub接口。*

*话筒放大器模块*

放大器模块看起来很像是从XL9000控制台上拆下来的一个部分。该模块顶部话筒控制的部分有四个小按钮，用于选择20dB衰减（pad），幻象供电，前面板乐器输入和选择不同的输入阻抗模式，每个按钮有相关的LED指示灯用于指示其状态。阻抗选择按钮与一个旋钮控制器相连，可在1.2和10k（欧姆）之间设定输入话筒的阻抗。另一个旋钮控制器用于在+12至+75之间调节增益。这两个旋钮中的每一个顶部置有一个小的双色LED指示灯，用于在TotalRecall模式下指示所需要的调节。

话筒输入口位于模块的背面，是一个XLR卡农接口。而高阻抗乐器输入口则位于前面板的底部。这个四分之一英寸直插口旁边有一个浮地（ground-lift）按钮，可用于解决循环接地的问题。话筒输入控制部分紧接着是一个独立的线路输入部分，有一个用于选择线路输入模式的按钮和一个可在±20dB范围内调节增益的旋钮控制器。线路输入接口位于背面，也是一个XLR卡农接口。输入接口还备有极性反转开关。

 SSL XLogic X-Rack背面

下一个部分提供了可独立开关的高通和低通滤波器。低通滤波器坡度为12dB/倍频，有一个可在50至3kHz范围内调节的旋钮，而高通滤波器部分为更陡的18dB/倍频，可在30到600Hz之间调节。

最后一个控制部分是输出控制部分。它由一对按钮组成，用于控制输出信号到X-Rack内置立体声录音总线的路由。两个独立的按钮分别为左声道和右声道开关，但没有声像位置调节功能。一个单独的三色LED指示灯提供了电平表的功能：当信号为-60至+4dBu时为绿色，+4至+24dBu时为琥珀色，而超过+24dBu时为红色（在+26dBu时发生削顶失真）。从该通道模块输出的线路电平输出口也位于模块的背板上，为一XLR卡农口。

该模块的技术指标令人感叹。总谐波失真（THD+Noise）测量值为0.003%，频率响应在20Hz到20kHz之间差别小于0.1dB，在75dB增益下等效输入噪声为-127dB。

*均衡器和动态处理器*

单通道均衡模块的控制方式与传统SSL控制台的风格完全相同，有同样的四段：坡形/钟形高频和低频段加上两个参数可调的中频段。均衡参数可以设置为用G系列曲线代替默认的E系列曲线，同时还有一个总控的"In（打开）"按钮用于将均衡器从信号链路中插入或断开。均衡器的输入和输出连接采用背面的XLR卡农接口，与输入接口相连的按钮，可以将灵敏度从+4dBu切换至-10dBV。

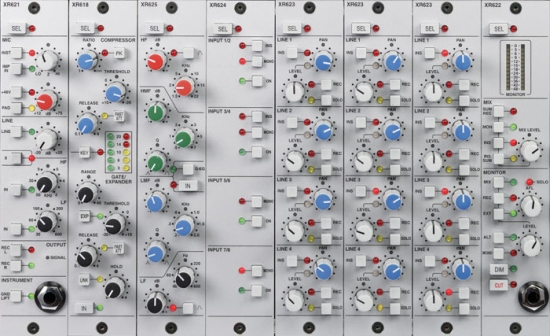

 我们安装的模块，左到右：XR621话放、XR618通道动态处理、XR625通道EQ、XR624八输入summing、三个XR623 四通道输入、XR622总线

 TotalRecall部分

动态处理器模块完善了整个传统通道条链路设置，同样的，看起来与它的完整控制台版本完全相同。面板的上半部分为压缩器/限制器控制，而下半部分为扩展器/噪声门。两部分共享同一个增益控制模组，后者通过两排LED电平表显示增益衰减的情况。

压缩器/限制器部分有通常的压缩比（Ratio），阈值（Threshold）和恢复时间（Release）控制，另外还有两个按钮。第一个按钮用于将旁链在瞬时电平感应和平均电平感应之间切换，以及将默认的软拐点（soft knee）设置为硬拐点（hardknee），以实现对电平的更精确控制。第二个按钮可将启动时间（attack time）设定为固定的3ms，代替默认的由程序控制的变化时间设置（3-30ms）

扩展器/噪声门部分提供了范围（Range），阈值（Threshold），恢复时间（Release）和保持（Hold）旋钮控制，另外还有三个按钮。第一个用于将设备设定为2：1的扩展器，代替完全的噪声门，第二个按钮用于设定快速启动时间（attack）模式（100μs/40dB衰减代替1.5ms/40dB）。最后一个按钮用于将旁链与其它动态处理器模块连接。虽然这个按钮位于扩展器-噪声门模块的位置，但因为它和压缩器使用同一个增益控制组件，因此也对压缩器-噪声门模式有效。

背面板的XLR卡农接口用于输入和输出，有一个按钮可选择-10dBV输入灵敏度选项（同均衡模块一样）。一个外部Key输入也由XLR卡农接口提供，按下前面板电平表旁边的Key按钮可激活此接口。

*线路输入和总控模块*

四通道输入模块正如其名，是一个超小型的线路输入组件，可作为组建输入端模拟summing放大器使用。四个部分完全相同，都有一个旋钮音量控制器和声像旋钮，以及三个按钮。输入电平可以从完全关闭到+10dB范围内调节增益，三色LED指示灯用来指示信号电平，显示方法与话筒放大器模块的LED指示灯相同。

输入信号总是会被分配到插入发送端，而前面板的按钮可以选择将插入返回端分配回信号链路中声像和输出路由之前。这为每个通道提供了可选的固定电平的线路输入。通道信号通常会经过声像控制然后进入立体声混音总线中，但使用前面板相应的按钮，可以将其发送到单独的立体声录音总线上。如果需要，可以用"独奏（solo）"按钮让通道信号可以通过整体的立体声solo母线在总控模块中听到。模块的连线通过25针D-sub接口完成，一个用于主线路输入，另一个用于插入发送和返回。

总控模块提供summing和监听的功能。背面板的输入仍然是一对D-sub接口。这里提供了令人惊讶的接驳能力，包括立体声总监听和附加监听音箱输出，外部立体声监听输入，混合插入发送和返回以及当然的，主立体声混音输出和立体声录音总线输出。

模块的上部中间由一个紧凑但是易读的立体声段式电平表占据，可显示48dB的范围。接下来的混音部分则提供了用于调整混音总线总电平的旋钮控制器（贴心的是，录音总线放大器端的增益是不可调的），和一个按钮，可让混音总线的插入返回口信号替代总线本身的信号，或将返回信号与总线混音信号相混合。如果需要，录音总线信号也可以与混合总线合成，另一个按钮可完成这项工作。第四个按钮允许选定的监听部分信号代替混音总线的信号。

监听部分的按钮用于选择混音和录音总线，和/或一个外部输入，以及必要的话，可让所有三个信号源同时被听到。如果任意一个输入模块的独奏（solo）按钮被按下，则相应信号会分配到监听部分输出，此时标有"Solo"的LED指示灯亮起，指示该状态。独奏信号电平可用AFL旋钮控制器调节，而主监听输出电平可由另一个旋钮调整。

监听输出可通过按钮在主输出和一对附加输出之间选择，它们同时可被前面板的mono（单声道）按钮控制，同时也有我们熟悉的SSL矩形小按钮提供常用的Dim（衰减）和Cut（切除）功能。模块的底部还有一个耳机接口。所有的三个立体声总线（混音，录音和独奏）都可通过X-Rack设备主体背面的D-sub接口取得信号，但经过控制器调节的信号只能从总控模块自己背面的D-sub接口取得。

*Summing模块*

八通道线路输入summing模块，从带有控制参数数量方面来说是所有模块中最简单的一个。看起来它似乎是根据用户反馈设计出来的，它是一个能配合多通道音频接口输出，调音台编组输出和合成器输出的线路输入模块。

然而，虽然该模块将上面提到的四通道输入模块的接口数量提升了一倍，但它并没有电平，独奏或声像控制。八通道输入被分配为四对立体声对，使用固定的输入灵敏度和一个开关。如果需要，每一对通道都可以合并为单声道，并且两对通道还备有插入发送和返回口。其输出信号只会进入混音总线中。

*实用体验*

X-Rack系统看起来，感觉上和声音上都很象是一个迷你版的SSL调音台。SuperAnalogue（超级模拟）声音质量相当不错，话筒放大器，均衡和动态处理器的声音和它们的完整版本非常相像??当然，它们本来就应该是这样。四通道线路输入模块提供了相当便利的灵活性，而新的八通道版本则可能更适合那些需要合成更多外部输入信号的用户，比如来自高端数字音频工作站系统的多通道D-A转换器信号。

总线监听部分成功的用很小的空间提供了最大的灵活性，从声音上，它还是非常称职的，并且它提供了所需的全部功能。毕竟这才是最重要的。

X-Rack的优秀之处在于，倚靠八个模块的空间，你可以组建一个高质量的输入系统，必要时还可包括完整的均衡和动态处理模块，也可以组建一个多通道输入的summing和令人惊异的多功能监听系统。还可以只用两个模块提供summing
和八通道线路输入监听，而另外六个模块则提供两个有完整均衡和动态处理的输入通道。或者，如果你不用动态处理模块，你还可以拥有两个有均衡器的话筒输入通道，和16路立体声线路输入，加上四个单声道线路输入和一个总线输出及监听部分。再或者……好吧，我相信你会有你自己的组合方式。问题的关键在于，X-Rack所提供的灵活性非常之广，而使用旧有的传统方式要实现如此多的灵活性会非常困难，价格也会相当高昂。除了这些以外，别忘了还有内建的Total Recall系统，它非常实用，而且不需要外接电脑（这与其它厂商推出的类似产品不同）。

*依依惜别*

单独看那些模块的价格会让X-Rack显得非常昂贵，但如果你将它同独立设备相比较，就会发现实际并非如此。举例来说，一对XLogic Channel通道条在英国会花去你5000英镑之多，而一个装有一对话筒放大器，均衡模块和动态控制模块的X-Rack系统花销在4000英镑以下。你可以得到相同的质量，相同的功能，但却多了更强的扩展能力和内建的Total Recall系统。

如果你渴望得到SSL的信号通道，并且喜欢模块化的方式和扩展性，以及Total Recall提供的便利，X-Rack
是满足所有这些条件的不二选择。声音质量出色，功能齐全，高度实用性，简单易用的Total Recall系统，只要试一下就会完全信赖它。我为X-Rack的一切所深深吸引，而让我伤心的是评测之后我得把它还回去！
